水浸超声 C 扫描检测系统
龙们式与机械臂式两大平台，覆盖小型精密部件到大型复合材料构件的全幅面检测。 五轴联动、全数字采集、自动闸门与缺陷识别，即开即用的工装级检测设备。
X/Y/Z + A/C 五轴联动
1–50 MHz 探头适配
3000×1500 mm 幅面
2000×2000 px C扫成像
了解系统参数
NDT 无损检测 · Immersion C-Scan
水浸超声 C 扫描
水浸超声 C 扫描
让内部缺陷无处遁形
专注于水浸超声 C 扫描检测系统研发与无损检测技术服务。 以高精度五轴运动平台、全数字超声采集与智能缺陷成像算法， 为航空航天、半导体、轨道交通及复合材料领域提供可靠的内部质量检测方案。
通过 ISO 9001 质量管理体系
检测报告支持 GB / ASTM / EN 标准
数据可追溯
Immersion Scan System / 01
SYSTEM ONLINE
AMPLITUDE GATE
82.4 %FSH
DEPTH UNDER SURFACE
2.31 mm
±0.01 mm五轴定位精度
1 – 50 MHz超声检测频率范围
0+
检测系统交付套数
0mm
最大扫描幅面（X 向）
0mm/s
最高扫查速度
0%
典型裂纹检出率（参考块验证）
Core Business
设备研发与检测服务，一体化交付
从 C 扫描系统设计制造，到面向客户的批量委托检测，我们提供覆盖设备、工艺、数据全链路的无损检测解决方案。
Product Line
STANDARD / LARGE
COMPACT
MID-SIZE
BENCH TOP
MODULAR
MINI
全系列水浸超声 C 扫描系统
从大型龙们式整机到台式检测单元，覆盖科研、工业到产线的完整检测需求；标准机型与定制机型并行交付。
STANDARD / LARGE

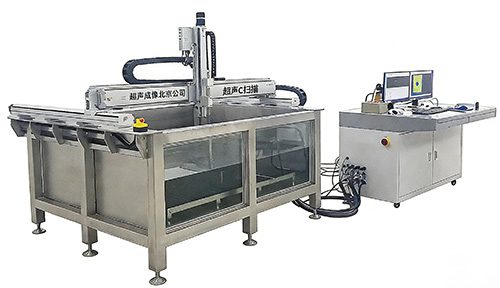

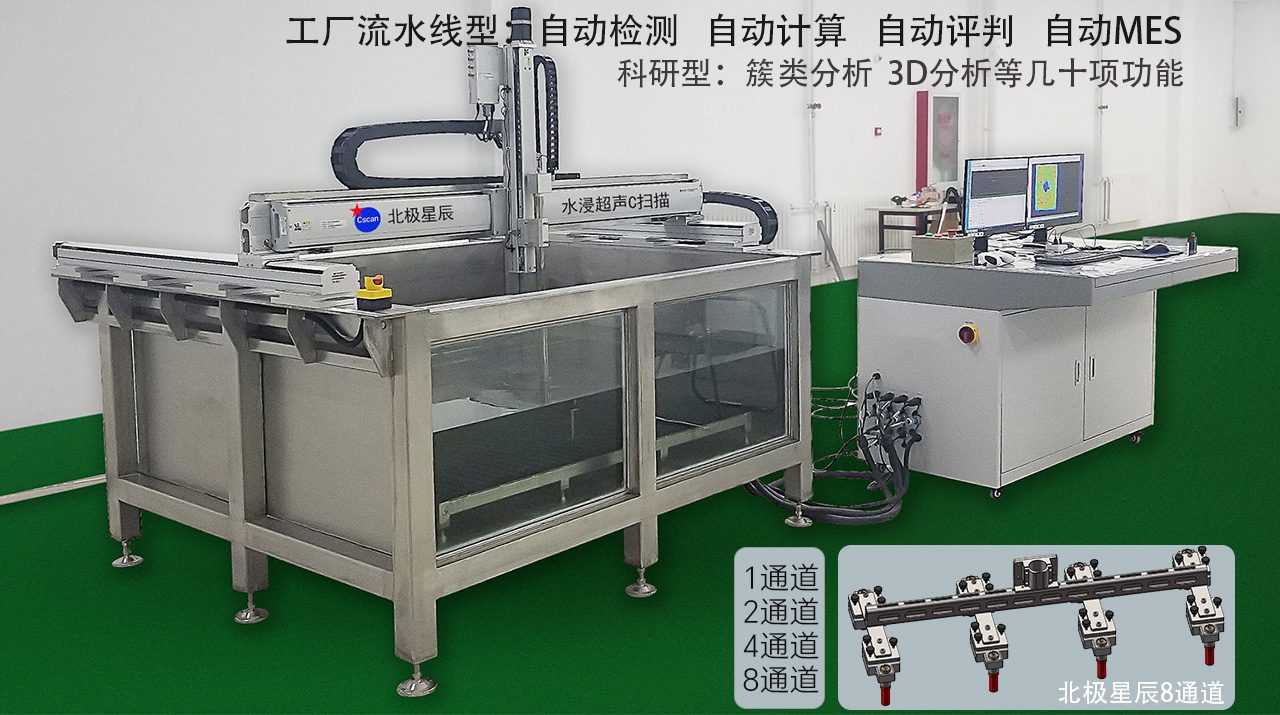

BSN-C1810大型龙们式 · 科研工业型
大尺寸复合材料构件与金属板材全覆盖检测，五轴联动，双工位可选。
3000×1500 mm
五轴联动
COMPACT

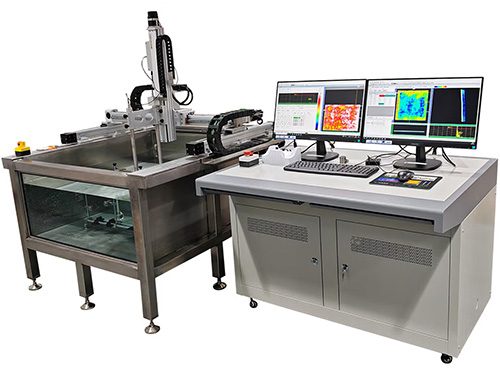

BSN-C1080紧凑型 · 实验室通用
中小型工件快速检测，双屏控制台，适合实验室与批量来样检测。
1000×800 mm
多通道
MID-SIZE

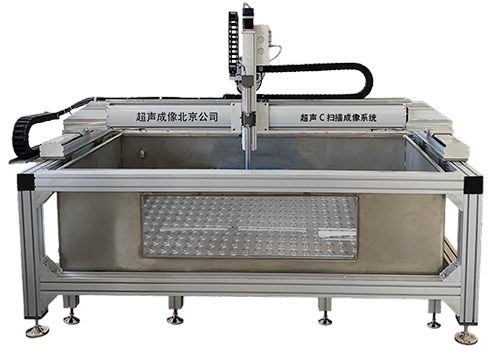

BSN-C1285中幅面 · 精密检测
兼顾幅面与分辨率，适配航发叶片、结构件等中等尺寸高精度工件。
1200×850 mm
高分辨成像
BENCH TOP

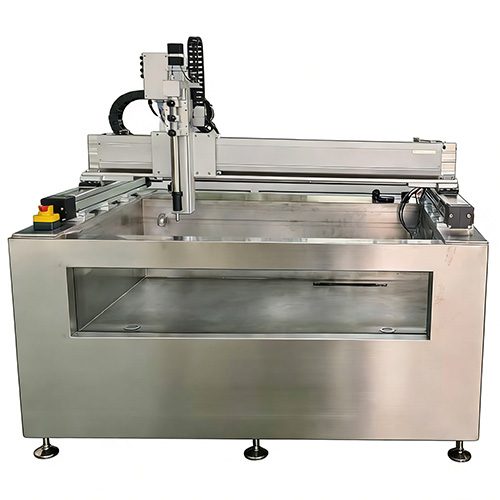

BSN-C1060台式 · 教学科研型
入门级台式系统，操作直观，服务于高校科研与工艺验证场景。
600×400 mm
经济型
MODULAR

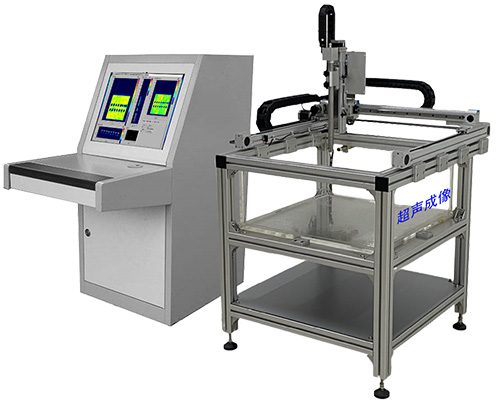

BSN-C3409模块化 · 轻量便携
铝型材模块化结构，灵活扩展检测幅面，现场与实验室两用。
模块化 组装
便携
MINI

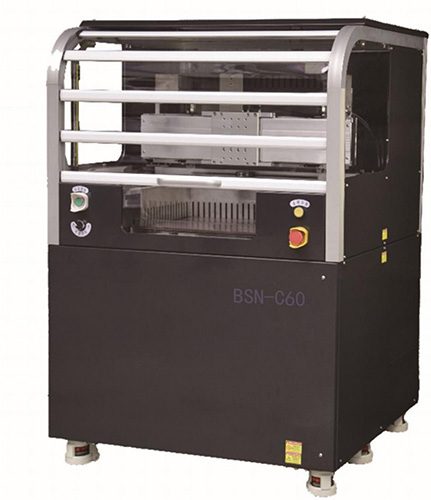

BSN-C60小型台式 · 即插即用
小型工件专用，轻量紧凑，快速部署，适合零部件批次抽检。
小型工件
快速部署
C-Scan Imaging Demo
缺陷不靠猜，

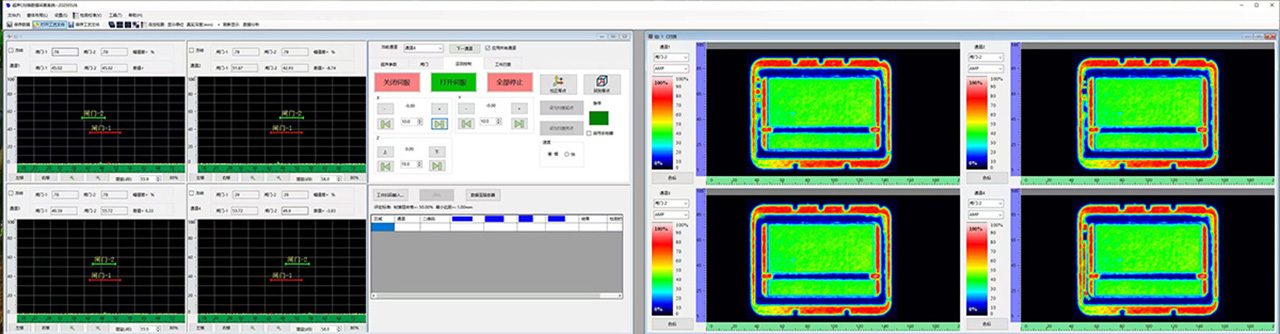

POLARIS SCAN · 配套控制与分析软件
A / B / C 扫，一次看完内部世界
水浸超声通过水耦合将高频声束射入工件，逐点采集回波并按三维坐标重建内部结构。 下图基于真实检测逻辑模拟：切换模式，观察典型分层缺陷的三种呈现方式。
MODE · C-SCAN / TOP VIEW
ACQUIRING · 00%
缺陷不靠猜，
每个信号都有坐标
A 扫给出深度方向的回波幅度，B 扫重建厚度截面的内部剖面， C 扫则把整个检测面的内部质量投影为高分辨率俯视图像 —— 分层、气孔、脱粘、裂纹按幅值染色，一目了然。
POLARIS SCAN · 配套控制与分析软件
演示数据说明：上图为实际配套软件界面；交互演示区橙色区域为模拟的典型 分层 (delamination) 缺陷，
亮色斑点代表 气孔 (porosity)。实际以探头实测数据实时成像为准。
Why Polaris
把检测做成工程，而不是手艺
每一台系统都围绕同一目标设计：更小的缺陷、更快的节拍、更可复现的结果。
自主核心算法
全数字超声采集 + 自研缺陷识别引擎：自动闸门捕捉、衰减补偿、信噪比优化， 对复材分层、蜂窝脱粘等低信噪比缺陷具备稳定检出能力。
±0.01mm
精密轴系运动
直线电机与光栅闭环反馈，扫查位置与超声数据严格同步。
800mm/s
高节拍扫查
多段变速规划与实时缓存流水线，兼顾分辨率与产线效率。
数据管理可追溯
检测原始数据、成像结果与报告统一归档，按工件编号逐件追溯； 支持二次分析、批量统计与质量趋势输出，满足军工与航空体系审核要求。
多频段探头阵列
1–50 MHz 聚焦与相控阵探头灵活切换，覆盖从碳纤维到薄壁陶瓷。
工装级可靠性
7×24 连续运行设计，关键部件冗余配置，现场调试周期短、交付即用。
Applications
从航天构件到芯片封装
水浸超声 C 扫描适用于材料内部质量要求严苛的制造环节，以下为主要服务领域。
航空航天
碳纤维复材蒙皮、蜂窝夹层结构件的分层与脱粘检测。
半导体
晶圆键合界面、陶瓷基板与器件封装的亚毫米级内部检测。
轨道交通
铝合金车体焊缝、制动盘与关键锻件的内部缺陷筛查。
兵器与特种装备
复合装甲、弹药壳体与结构件的批量无损检测交付。
新能源
风电叶片腹板与蒙皮、动力电池托盘粘接质量的在线检测。
增材制造
3D 打印钛合金与镍基合金件的孔隙率与未熔合检测。
Workflow
委托检测，四步交付
需求与样品评估
提供图纸或样品，明确检测区域、验收标准与缺陷等级要求。
工艺方案制定
工程师选定探头频率、扫查路径与闸门设置，输出检测工艺卡。
成像与缺陷分析
A/B/C 多模式成像，缺陷逐一定位、量测，必要时金相验证。
报告与数据交付
按标准格式出具检测报告，原始数据同步归档，支持追溯复核。
Specifications
系统核心参数
五轴龙们式系统
Gantry Series| 有效检测幅面 (X×Y) | 3000 × 1500 mm（可定制） |
|---|---|
| 定位精度 | ±0.01 mm |
| 重复定位精度 | ±0.005 mm |
| 最大扫查速度 | 800 mm/s |
| 超声通道 | 单通道 / 多通道并行 |
| 成像分辨率 | 最高 2000 × 2000 px |
超声采集主机
Acquisition Unit| 频率范围 | 1 – 50 MHz |
|---|---|
| 脉冲重复频率 | 最高 20 kHz |
| 采样率 | 500 MS/s（12 bit） |
| 增益范围 | 0 – 80 dB |
| 滤波方式 | 数字 FIR / 带通可选 |
| 数据接口 | GigE / 光纤实时传输 |
Contact
把检测需求交给我们
超声成像北京科技有限公司
专注于水浸超声 C 扫描检测系统研发与 NDT 技术服务，欢迎来电或到访交流检测方案。
